Hvordan fungerer maskiner til fremstilling af papirstrå?

Maskiner til fremstilling af sugerør til papir fungerer på en meget mere kompleks måde end blotting-maskiner. Men at forstå hvordan en Maskine til fremstilling af papirdrikkesugerværker kan hjælpe udstyrskøbere og slikingeniører. Det hjælper også enhver driftsleder, der vælger bæredygtige emballageforsyningskæder. Derfor bestemmer maskinens tekniske detaljer stråets styrke, fødevaresikkerhedsregler og omkostninger for hvert strå.

Hvorfor denne enhedskategori betyder noget nu

Reguleringsændringer, der driver efterspørgslen efter produktionsudstyr til papirhalm, er veldokumenterede. EU-direktiv 2019/904 om engangsplastik, som trådte i kraft i medlemslandene i juli 2021, inkluderer eksplicit sugerør blandt de forbudte engangs-plastikartikler. Direktivet begrænser ikke papiralternativer, og i årene efter dets implementering har Canada, Storbritannien, Australien, Taiwan og flere sydøstasiatiske jurisdiktioner vedtaget eller fremført tilsvarende restriktioner (EUR-Lex, 2021).

Som følge heraf udvider producenter af papir-hast hurtigt deres udbredelse i traditionelle emballageproduktionsområder og produktionsfaciliteter for forbrugerproduktvirksomheder, der tidligere har outsourcet halmindkøb fra plastsprøjtestøbning. Så forstå hvordan enMaskine til fremstilling af papirdrikkesugerværker er et forretningsrelateret-emne, ikke blot en teknisk nysgerrighed.

Ingredienser: Mad-brunt papir

Hvorfor betyder denne enhed noget nu?

Reglerne, der driver efterspørgslen efter papirsugerør, er klare. EU-direktiv 2019/904 om engangsplastik trådte i kraft i juli 2021. Det forbyder sugerør af plastik. Men det forbyder ikke papir. Lignende regler er siden blevet indført i Canada, Storbritannien, Australien, Taiwan og dele af Sydøstasien (EUR-Lex, 2021).

Som følge heraf bruger flere og flere fabrikker nu papirsugerør. Fabrikkerne er på nye lokationer såsom gamle emballageregioner og forbrugsvarevirksomheder. Tidligere købte virksomhederne plastiksugerør fra andre fabrikker. Derfor forstår man, hvordan enMaskine til fremstilling af papirdrikkesugerværker kan være meget nyttige for virksomheder, ikke kun for underholdning.

Trin 1: Papirskæring og tapeforberedelse

De fleste maskiner skærer først stamrullen i smalle strimler fast i bredden. Bredden af ​​papirstrimlen og vinklen på spiralviklingen bestemmer tykkelsen og antallet af lag af det færdige rør.

Tre-lags sugerør er den mest almindelige type standard drikkesugerør. De bruger tre strimler papir af forskellig bredde på én gang. Dette inkluderer en smal foring, et bredere styrke mellemlag, samt et udvendigt og trykt design til den ydre emballage. Hver strimmel kommer fra sin egen afrulningsspole og når formningssektionen gennem en spændingskontrolleret-bane.

Forbindelsen mellem strimmelbredde, viklingsvinkel og rørform følger grundlæggende helixgeometri. For en fast dorndiameter, sædvanligvis 4 mm til 8 mm, skaber en stejlere viklingsvinkel mere overlap ved hver drejning og tykkere vægge langs den samme strimmelbredde. En mindre vinkel tynder rørets vægge, men der skal mere papir til samme længde.

Trin 2: Påføring af klæbemiddel

Før hver papirstrimmel kommer ind i formningsdornen, passerer den gennem en belægningsstation, hvor et vand-baseret klæbemiddel påføres den ene side. Dette er den mest følsomme kemiske fase i processen, da klæberen skal tilfredsstille begge behov. Det skal være sikkert for fødevarekontakt, og det skal give tilstrækkelig bindestyrke til at forhindre spirallaget i at skilles, når sugerør anvendes i varme eller kolde drikke.

Traditionelle papirrør bruger almindeligvis polyvinylacetat (PVAc) eller stivelse-baseret klæbemiddel. Til papirsugerør kan klæbemiddel også påvirke deres våde styrke. Vådstyrke refererer til sugerørs evne til at modstå blødgøring og tab af form ved langvarig kontakt med væske. Nogle producenter bruger polyamid-epichlorhydrin- eller fluorpolymerbelægninger for at forbedre vådstyrken, men dette har givet anledning til videnskabelige bekymringer.

I en undersøgelse offentliggjort iKemosfærei 2021, Groffen et al. testet 43 halmprodukter, herunder 29 papirstråarter, og fundet perfluoralkylstoffer (PFAS) i de fleste papirhalmprøver. PFAS er menneskeskabte-kemikalier, der kan blive hængende i miljøet i lange perioder og kan påvirke menneskers sundhed. Ifølge forskerne kom PFAS fra fluorerede våd-styrkeadditiver eller fluorerede overfladebehandlinger, der bruges i papirproduktion. Undersøgelser har vist, at papirsugerør ikke automatisk er mere sikre ud fra et kemikaliesikkerhedsperspektiv end plast, medmindre alle materialer og klæbemidler er nøje testet og godkendt. Mange pålidelige producenter bruger nu PFAS-fri klæbemidler og kræver, at leverandører bekræfter, at der ikke bruges fluorholdige kemikalier i råvarer.

Limpåføreren anvender generelt en præcisionsvalse eller et slidset formsystem. Maskinen kontrollerer tykkelsen og viskositeten af ​​klæbemidlet, så det kan sprede et tyndt lag jævnt over hele strimmelbredden uden at lække for meget lim fra spiraloverlapningskanterne under formning.

Trin 3: Spiralvikling på formningsdorne

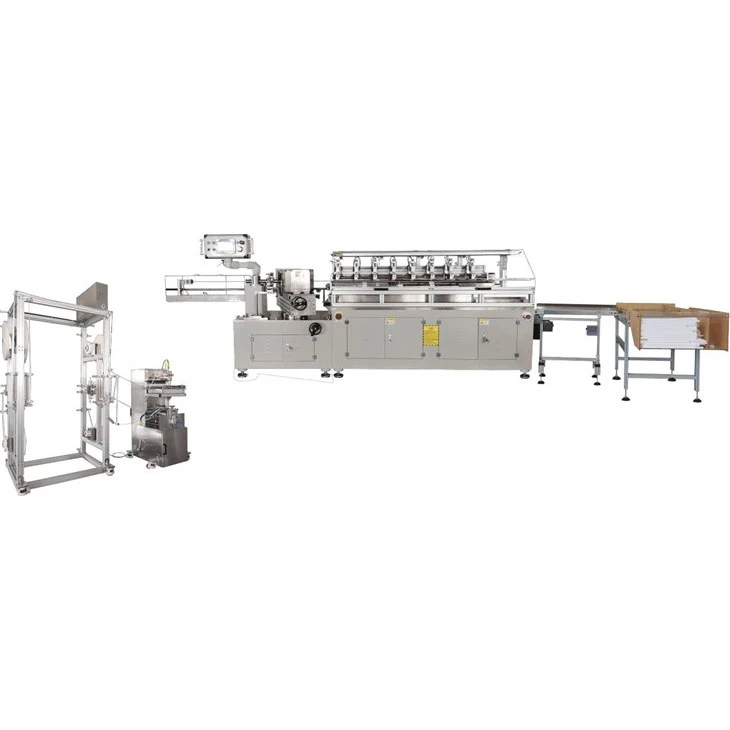

Hoveddelen af ​​Paper Drinking Straw Making Machine er spiralviklingsstationen. I dette afsnit er de klæbende-belagte papirstrimler viklet i en spiral omkring en fast rustfri stålformningsdorn. Dornens ydre diameter bestemmer den indvendige diameter af halmen. Dornens præcisionstolerance er ±0,05 mm, så størrelsen på halmhullet forbliver den samme.

Opviklingssystemet anvender flere formningsvalser placeret i en fast opviklingsvinkel omkring dornen. Når den klæbende-belagte papirstrimmel bevæger sig fremad, presser rullen den trin for trin mod dornen og det øverste lag. Denne proces danner spiraler og binder lag af papir sammen. Trykket fra rullen skubber også klæbemidlet ind i papirfibrene, så lagene klæber tæt sammen.

Dornen roterer ikke. Papirrøret bevæger sig fremad langs dornen, mens nyt papir fortsætter med at vikle sig om bagsiden. Denne kontinuerlige bevægelse holder maskinen kørende. Det færdige rør forlader enden af ​​dornen og går ind i skæresektionen.

Opviklingshastighed måles i kontinuerlige rørmeter per minut. Industrielle maskiner kører typisk med en hastighed på 60-150 m/min. Det endelige udbytte af strå afhænger af længden af ​​snittet. For eksempel, hvis maskinen kører med en hastighed på 100 m/min og skærer halm i en længde på 210 mm, kan maskinen producere omkring 476 strå i minuttet, før den beregner skæregrænser og afviste produkter.

Trin 4: Tørring og klæbehærdning

Spiralpapirrør forlader dornen efter formning og passerer gennem tørretunnelen. Tunneler kan bruge infrarød (IR) opvarmning eller et varm-luftkonvektionssystem. Deres opgave er at fremskynde størkningen af ​​klæbemidlet og fjerne overskydende fugt fra det vand-baserede klæbemiddel, før røret går ind i skæresektionen.

Hvis klæbemidlet ikke størkner helt inden skæring, opstår der to almindelige problemer. Et problem er delaminering ved skærkanten, hvor skærekraften adskiller de våde papirlag. Et andet problem er lagadskillelse af sugerør, når de bliver hængende i drikken i lang tid.

For maskiner med høj-hastighed er længden og temperaturindstillingen af ​​tørretunnellen meget vigtig. Hvis temperaturen er for lav, eller opvarmningstiden er for kort, vil limen ikke størkne ordentligt. Hvis opvarmningstemperaturen er for høj, eller opvarmningstiden er for lang, vil papirfibrene blive beskadiget, og det færdige strå vil miste sin styrke.

Trin 5: Servo-Skæring

Det gennemgående papirrør fra tørretunnelen skal skæres til enkeltstrå med høj præcision. Moderne maskiner bruger en servo-sporende flyvende fræser i skæresektionen. Skæresystemet bevæger sig med røret med samme hastighed i skæreøjeblikket. Efter skæring bevæger klingen sig til startpositionen for den næste cyklus. Denne metode gør det muligt for maskinen at skære rent og i en lige linje uden at stoppe rørets bevægelse.

Skærelængden styres af PLC (programmerbar logikstyring), som styrer alle maskinbevægelser. Under PLC-styring kan operatøren ændre stråets længde ved at justere softwareindstillingerne. Der er ingen grund til at udskifte mekaniske dele eller knaster. Under produktionen holder et vel-vedligeholdt servoskæresystem normalt skærenøjagtigheden inden for ±0,5 mm.

Efter tilskæring opsamler transportørsystemet de færdige strå og sender dem til tælle-, indbindings- og pakkesektionerne. Sensorer kan på dette tidspunkt kontrollere, om stråets længde og diameter er forkert, eller om der er mærkbare overfladefejl. Defekte sugerør fjernes inden endelig emballering.

Trin 6: Kvalitetsverifikation og overholdelse af fødevaresikkerhed

En maskine til at fremstille halm til papir, arbejder på en fødevareemballagefabrik. Det virker ikke alene. Det skal fungere under et fødevaresikkerhedsledelsessystem. ISO 22000:2018 giver grundlæggende regler og forudsætninger for fareanalyse for virksomheder, der producerer fødevarekontaktmaterialer såsom papirsugerør (ISO, 2018).

I praksis betyder det:

Alle dele, der kommer i kontakt med papirstrimler, er lavet af rustfrit stål eller fødevaresikkert plastik-.

Smøremidler til mekaniske dele i nærheden af ​​papirstien er -levemiddelkvalitet og opfylder NSF/ANSI 61 H1-standarder eller lignende standarder.

Rengøringsmetoder fjerner snavs og rester helt uden at korrodere dele af rustfrit stål, hvilket påvirker fremtidig produktion.

Sporbarhedsregistreringer knytter færdige halmbatcher til de relevante papirrullebatchnumre og klæbende batchkoder.

Fysisk test af færdige papirsugerør udføres normalt ved hjælp af metoder udviklet af Gutiérrez et al. (BioResources Institute, NC State University, 2019). Undersøgelsen testede ydeevnen af ​​papirsugerør under drikkeeksponeringsforhold. Testene omfattede kompressionsmodstand, trækstyrke ved skærende ende og lang iblødsætning i væske.

Undersøgelser har vist, at papirsugerør kunne bevare deres normale styrke i koldt vand i omkring 60 minutter. I varme drikke og sodavand svækkes sugerør hurtigere. Disse resultater påvirker direkte opsætningen af ​​maskinen. Virksomheder, der laver sugerør til caféer eller varme drikke, vælger typisk tykkere papir og mere snoede lag. Virksomheder, der laver sugerør til kolde drikke, bruger typisk lavere papirvægt og færre indpakningslag.

Miljøkontekst: Den faktiske position af papirsugerør

De miljømæssige fordele ved papirsugerør og de maskiner, der fremstiller dem, er ikke enkle. Et proceslivscyklusstudie (LCA) (MDPI, 2021) sammenlignede papirsugerør, PLA-plaststrå og almindelige plaststrå. Papirsugerør nedbrydes lettere i havet, men deres produktion bruger mere energi, fandt undersøgelsen. Dette skyldes, at papir skal pulpes og tørres med vandkraft. En undersøgelse fra 2023 i tidsskriftetRenere produktionfandt det samme. Papirsugerrørenes skade på miljøet vil enten blive reduceret eller øget, så "jo bedre" kan ikke generaliseres.

Undersøgelser har også vist, at papirstrå nedbrydes i industriel kompost. Dette tager normalt mellem 60 og 90 dage i henhold til kriterier som EN 13432 eller ASTM D6400. De bliver ikke i havet som plastiksugerør.

Resumé: Otte trin, én kontinuerlig proces

Den komplette betjeningsproces af en papirsugemaskine er opdelt i otte integrerede trin:

Hvert trin styres af PLC. Den binder papirfremføringshastighed, limmængde, viklingshastighed, tørretemperatur, skæretid som et system til tilslutning og kontrol.

Det er vigtigt at forstå systemet. Det hjælper operatører med at køre ved normal hastighed og få et godt output. Det hjælper også operatører med at opdage problemer tidligt, såsom temperatur-inducerede ændringer i papirspænding, limtykkelse, bladslid og så videre, før de påvirker produktets kvalitet.

Referencer

1. Europa-Kommissionen. (2021). *Direktiv (EU) 2019/904 om reduktion af miljøbelastningen af ​​visse plasttyper*. EUR-Lex.
2. US Electronic Code of Federal Regulations. (2024). *21 CFR § 176.170 - Komponenter af papir og pap i kontakt med vandige og fede fødevarer*. eCFR.
3. Den Europæiske Fødevaresikkerhedsautoritet (EFSA). (2024). *Materialer i kontakt med fødevarer: Rammeforordning (EF) nr.. 1935/2004*. Parma: EFSA.
4. Groffen, T. et al. (2021). Sidste strå: egenskaber af perfluoralkyl- og polyfluoralkylstoffer i sugerør fremstillet af kommercielle planter.Kemosfære.
5. Gutiérrez, TJ et al. (2019). Evaluering af sugerør af papir og plast: egenskaber og testudfordringer.Bioressourcer, 14(4),
6. International Organisation for Standardization. (2018). *ISO 22000:2018 - Fødevaresikkerhedsstyringssystemer: Krav til enhver organisation i fødevarekæden*. Genève: International Organisation for Standardization.
7. Vo, TTQ et al. (2021). En sammenlignende undersøgelse af bioplast og papirsugerør livscyklusvurdering.Processer9(6), 1007. MDPI.
8. ScienceDirect. (2023). Flerdimensionel miljøkonsekvensvurdering af plasthalm-erstatninger.Journal of Cleaner Production, via ScienceDirect.
9. Hydraulisk stabilitet, mekanisk elasticitet og biologisk nedbrydning af papirsugerør. (2024).Kulhydrat polymerer, ScienceDirect.
10. NSF International / ANSI. (2022). *NSF/ANSI 61: Komponenter til drikkevandssystem -- Sundhedseffekter*. Ann Arbor, MI: NSF. (Refereret til H1-klassificeringsramme for fødevaregodkendt smøremiddel)
11. ASTM International. (2019).ASTM D6400: Standardspecifikation for mærkning af plastik designet til at blive aerobt komposteret i kommunale eller industrielle faciliteter. West Conshohocken, PA: ASTM.
